滑片式鼓风机的结构以及工作原理

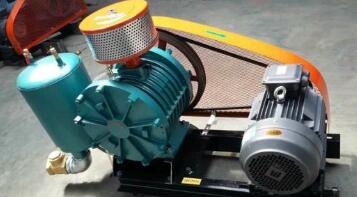

今天我们来给大家说一下滑片式鼓风机的结构与工作原理，主机又叫气缸主要是有转子、滑片、壳体、油气分离器、电机等几个部分组成，其中转子偏心配置在气缸内，转子的上面有多个纵向凹槽，在凹槽内装着有径向自由滑动的滑片。由于转子在气缸内偏心配置，气缸内壁与转子外表面间构成一个月牙形空间。转子旋转时，滑片受离心力的作用从槽中甩出，其端部紧贴在机体内圆壁面上，月牙形的空间被滑片分隔成若干扇形的小室基元容积。 在转子旋转-周之内。 每个基元容积将由最小逐渐变大， 直到最大值再由最大值逐渐变小，直到最小值。
随着转子的连续旋转，基元容积遵循上述规律周而复始地变化。基元容积逐渐增大时，与吸气口(左侧)相通时，开始吸人气体，直到气体容积达到最大，组成该基元容积的一滑片(相对于旋转方向)越过吸气口的上边缘时吸气终止。以后，基元容积开始缩小，气体在其内被压缩。当组成该基元容积的前一滑片达到排气孔口的上边缘时，基兀谷积开始和排气孔口相通。则压缩过程结束，排气开始。而在基元容积的后一滑片越过排气孔口的下边缘时，排气终止。之后，基元容积达最小值。转子继续旋转，基元容积又开始增大。由此， 余留在该最小容积中的压缩气体进行膨胀。当基元容积的前一滑片达到吸气孔口的下边缘后，该正在扩大的基元容积又和吸气孔口相通，重新开始吸人气体。如果滑片数为Z.则转子每旋转一周之中。依次有Z个基元容积分别进入吸气一压缩一排气-膨胀过程。
随着转子的连续旋转，基元容积遵循上述规律周而复始地变化。基元容积逐渐增大时，与吸气口(左侧)相通时，开始吸人气体，直到气体容积达到最大，组成该基元容积的一滑片(相对于旋转方向)越过吸气口的上边缘时吸气终止。以后，基元容积开始缩小，气体在其内被压缩。当组成该基元容积的前一滑片达到排气孔口的上边缘时，基兀谷积开始和排气孔口相通。则压缩过程结束，排气开始。而在基元容积的后一滑片越过排气孔口的下边缘时，排气终止。之后，基元容积达最小值。转子继续旋转，基元容积又开始增大。由此， 余留在该最小容积中的压缩气体进行膨胀。当基元容积的前一滑片达到吸气孔口的下边缘后，该正在扩大的基元容积又和吸气孔口相通，重新开始吸人气体。如果滑片数为Z.则转子每旋转一周之中。依次有Z个基元容积分别进入吸气一压缩一排气-膨胀过程。
