回转式风机安装图纸！回转式风机资料

点击次数：285 更新时间2019-04-05 【关闭】分享:

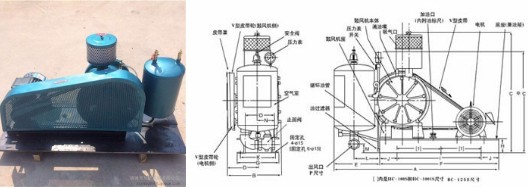

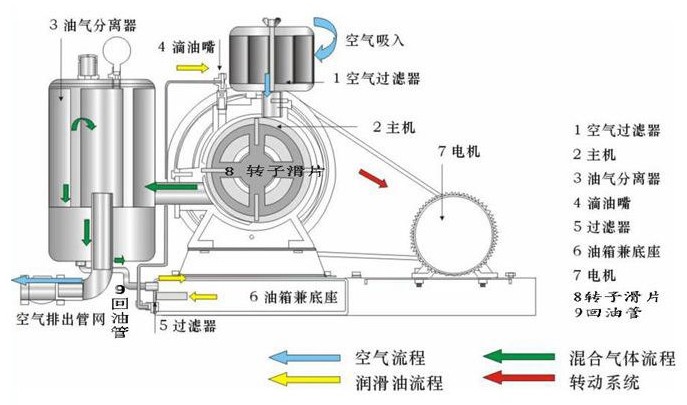

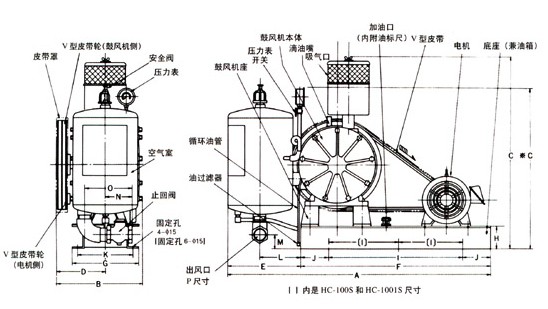

本章主要来跟大家说下回转式风机安装图纸！回转式风机资料，在使用中有的用户不了解机子的尺寸以及安装的所需要的空间大小，所以小编把回转式风机的每个型号的安装图纸给大家整理下，方便您在安装时能够合理的安排和筹划风机的安装空间以及底座的尺寸。下面给大家呈现的是回转风机的结构图纸！包括了每个部分的配件名称以及风机转动方向！

型号	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P尺寸
SR-251S	710	255	445	145	200	510	170	80	410	50	130	120	30	65	115	3/4"
ST-30S	690	255	450	145	180	510	170	80	410	50	130	100	30	80	130	1"
ST-301S	730	265	450	150	180	510	170	80	410	50	130	100	30	80	130	1"
ST-40S	795	305	500	190	170	600	230	80	400	100	190	80	40	100	155	11/4"
ST-401S	800	310	500	190	170	600	230	80	400	100	190	80	40	100	155	11/4"
ST-50S	1010	345	600	213	210	800	265	80	600	100	225	100	90	90	160	11/2"
ST-501S	1010	350	600	218	210	800	265	80	600	100	225	100	90	90	160	11/2"
ST-60S	1180	385	730	230	330	850	300	100	600	125	260	185	60	95	185	2"
ST-601S	1180	390	730	235	330	850	300	100	600	125	260	185	60	95	185	2"
ST-80S	1325	440	870	260	325	1000	350	100	700	150	310	180	65	140	235	21/2"
ST-801S	1325	445	870	265	325	1000	350	100	700	150	310	180	65	140	235	21/2"
ST-100S	1520	555	955	320	420	1100	470	140	400	150	410	245	70	150	270	3"
ST-1001S	1520	560	955	325	420	1100	470	140	400	150	410	245	70	150	270	3"

上面给大家整理的是回转式风机的结构尺寸，如果您在安装中还有不了解的可以随时联系我们！

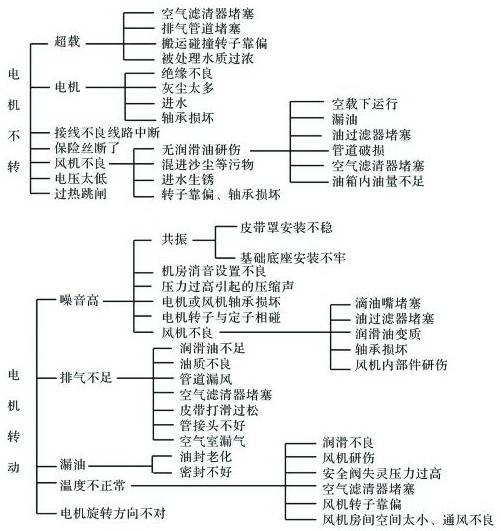

上面已经给大家介绍了风机的安装尺寸，以及详细的参数，下面我们来说下回转式风机的一些基本的知识，为了方便您能够在后期遇到同样的问题能够独立判断出故障的位置！在工作中遇到风机的故障问题，您一定要第一时间联系订购厂家，有专业的技术人员为您指导并解决问题。切勿单独拆卸风机，因为经常遇到有的用户自己拆卸后，组装不回去的问题，所以小编在这里给大家提示下。
