HC滑片式鼓风机操作使用说明！
回转式风机使用说明书（重点已标注|请仔细阅读）
回转风机特点是噪音小，能否使用长久的前提是不能缺油！这一点很重要公司的新老客户请务必重视（尤其是第一次使用回转风机的用户一定要看说明书）
一、前言

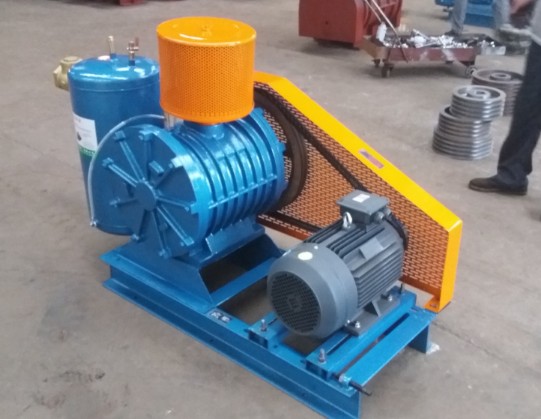

感谢您使用本公司生产的三特HC型回转式鼓风机。使用前请阅读本说明书，在充分理解的基础上，长久爱护和使用风机。风机和人一样，每天各种条件的变化，风机的状态也不同:不良状态下持续运转可能会损环风机。日常的维护、检直及正确的使用方法是保持风机良好运转、延长寿命的关键。

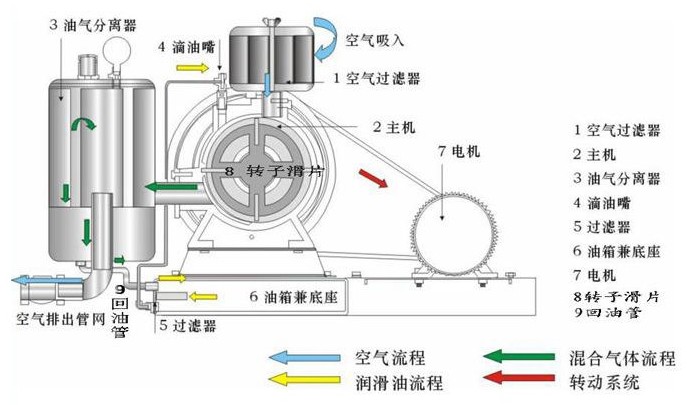

二、风机的结构
三、主要部件简介
1、风机主体
风机主体是制造压缩空气的心脏部件，本机采用的是高精密汽缸偏心方式,加工精度高，运转噪音小。
2、空气室
空气室定量且不间断的贮存主机送来的压缩空气，大大减少排出空气的脉动，同时起油气分离的作用，空气室上装有安全阀和压力表。
3、空气滤清器
空气滤清器起着将清洁空气进入风机的重要作用。一旦灰尘、脏物进入主机，就会磨损风机，弄脏机油，缩短风机的寿命。
4、滴油嘴
滴油嘴是一种将润滑油适量滴入主机内的部件。本机采用独创的点滴构造，精工制作，不会产生机油堵塞，也不会将机油滴入太多。
5、底座
风机的底座兼润滑油的贮油箱，利用风机吸气口和排气口的压力差，自动地、不间断地往风机主体内压入机油。滴入主体内的机油在空气室内与空气分离，返回到底座油箱内。
6、电机
电机不耐湿，请保持电机干燥。注意电机转向应与风机转向标志-致。严禁倒转。
四、风机的工作原理（*很重要*|回转风机不能缺油运转务必保证滴油嘴进油量）
偏心装在汽缸体内的转予旋转时，使转子槽内的4片叶片产生往复运动。将空(吸进.压缩、排出，构成风机。叶片和转子、汽缸体相互摩擦，产生摩擦热。所以风机运转时，由滴油嘴往汽缸体内滴入必要的润滑油，使摩擦表面润滑，以减少摩擦热和摩察噪音:并使部件之间形成层油膜，保持风机的密封性。润滑系统是利用风机工作室产生的压力差而形成的自动供给机油的循环装置。因此风机不能空负载运转！！！
五、风机安装、试运转注意事项(一)安装
1.搬运风机时请特别注意安全，要避免风机受到碰伤和冲击。严禁倾斜或倒立搬运，以防止润滑油从油箱内倒出来。
2.风机房应留有通风口并安装换气扇，通风口要设在上下两处便于空气对流，以防止机房内温度过高影响风机正常运行。
3.机房内壁周围最好装有消音材料以降低噪音。
4.风机应水平安装。
5.配气管径不应小于风机排风口径，并注意管内清洁。送气管应安装在水面以E,以防止管内进水造成启动时压力过大。
6.为防止气体倒流，要设置上回阀，接管时注意不要把上回阀拧倒(止回阀凸起部分应朝上),按止回阀箭头提示方向安装。配管建议采用钢管，不能用塑料管，因塑科管在排气温度商或时间过长后可能发生变形。
7.电气配线:应有持有电工操作证的专业人员按电气设备技术标准及规定对电气配线工程和接地工程进行正确施工。
(1)请采用与电机功率相符合的接线材料。
(2)为防止触电事故，地线必须接地。
(3)为防止电机被烧坏，必须设置漏电断路器和过载保护装置。
(4)接线请参照电机接线盒内的接线图。
8.请正确接配电线并注意电机转向与风机旋转方向标记-致，严禁倒转。
9.采用两台风机交替运行时，必须安装时间切换器，切换时间:夏天8小时切换一次，冬天12小时切换次，采用-台风机时，请安装时间控制器，夏天每天工作8小时，停机1-2小时再开机，冬天工作12小时停机一次。
(二)试运转【*很重要严格按照说明书操作*】
1.检查油箱内的机油是否达到标准(油标尺上有刻线标记)。
2.启动风机前请拿下空气滤清器，往主机内倒入30ml左右68#号液压油,使机油均匀分布于主机内部(用手转动v型皮带转几圈)。风机用过后放置一段时间再次启动前，请重复以上操作步骤。
3.检查V型皮带的松紧度是否合适，如太松请调整。
4.检查安全阀是否设定在指定的压力位置。如工作压力为0.3kf/cm',安全阀开启压力为0.33kg/em。在试运行时，可手动调整气阀升压到开启压力。调整安全阀使之恰好开启(该压力为工作压力的1.1倍)。
5.接通电源启动风机，请注意下列各项:
A.风机的转向是否与转向标记指示方向一致，如不.致要立即停机调整电机接线。
B.观察压力表有无压力指示(【*重要*】如用在污水处理池内必须装满水后才能运行风机，否则风机排气口无压力，吸不进润滑油！所以回转风机禁止空转。如果风机没有润滑进入主机腔体内，机器就会损坏，导致滑片磨损噪音增大)。
C.观察滴油嘴有无油滴出(调节润滑油滴速[从大到小扭转滴油嘴],根据风机型号不同，调节不同滴油速度, 【*重要*】25S/251S/30S/301S/40S/401S/50S/501S型号（机子上都是1个滴油嘴，滴速为15-20滴/分钟； 60S/601S/80S/801S/100S/1001S型号（机子上有2个滴油嘴），每个滴油嘴|滴速15-20滴/分钟；并观察透明油管内是否有机油流动。
6.检查电机及风机各部运转是否正常，温度是否正常，是否有异常声音。
六、风机维护保养要点
1、润滑系统的检查
A.常检查油箱内的储油量是否低于最低刻线，如机油不足请加油(机油牌号为68号液压油，低温寒冷地区可适当降低润滑油牌号，较大机型夏季最好使用100抗磨液压油。)
B.日常检查机油是否混入水分等污物而变质，如变页请及时更换机油。C.日常清洗油过滤器。
D.日常检查滴油嘴的滴油状况是否正常，如滴油嘴赃了可卸下调整螺钉清洗。
2.空气滤清器的检查
日常检查空气滤清器是否脏了，如脏了可卸下空气滤清器，旋开蝶形螺母，拿开盖子，清洗过滤海绵(卸滤清器时注意不要把脏物掉进风机主机内)。
3.三角带的检查
风机运行段时间后，三角带会伸长。这时要将电机的固定螺栓松开，移动电机，拉紧三角带到合适位置后再将电机固定螺栓紧生，并注意电机皮带轮和风机皮带轮的端面要在同-平面上。同时检查- .下两皮带轮的顶紧螺丝是否松掉，如松了请紧住。
4.常检查安全阀灵活状况，如不灵活请清洗调试以保正可靠的启闭。
5.日常检查有无漏油、漏气的部位并修理之，如不能修理请立刻通知生产厂商。
6.日常清理风机房，保持清洁，通风良好。
7.经常检查风机及电机的运行状况，如发现噪音、温度不正常时要及时停机检修。维护保养见附表，故障原因及解决办法见附表二、附表三。
七、风机的修理方法
万一风机发生故障，请认真检查，确定故障原因后，再进行修理。
1、风机主机的拆解要领A.将皮带罩和皮带卸下。
B.将带轮另一侧端盖的固定螺栓拧下。
C.用螺栓拧入端盖上的两螺纹孔，将端盖卸下。
D.将V型皮带轮从轴上卸下。
E.将V型皮带轮-侧端盖的固定螺栓松开，卸下端盖。
注:拆解主机时注意不能碰伤零件，拆下的零件要小心安放好。
2.风机主机的修理
分解主机后，用细砂纸或油石将转子、汽缸体、端盖、叶片、推销(或推环)等零件有研伤或生锈的地方打磨好,用清洗油或汽油认真清洗(注意不要匪伤零件)擦干后重新组装。初期的烧损混入杂物、水分等故障，可用上述方法修理，轴承、油封等损坏时，需要更换。另外-定要更换0型圈。
3.风机主机的组装要领
A.将有轴孔的端盖放在组装台上。
B.将转子轴的皮带轮侧朝下放在端盖上。
C将弹簧推销装入转子轴中(HC-60S以上)。
D.将叶片装入转了槽中。
E.放上气缸体(注意出风口的位置在转子靠汽缸体内孔的侧)。
F.放入推环(HC-501S以下)。G.装上轴承。H.装上O型圈。
I.装上另一端盖并固定螺栓。
J.把气缸体翻身后拿下皮带轮这一侧的端盖。
K.放入推环(HC 501S以下)。
L.装上轴承和O型圈。
M.立起主机，把另一侧端盖的定位销打上,拧紧全部螺栓。
N在进风口倒入少量机油，将皮带轮固定于旋转轴上，用手转动皮带轮的同时，用木槌或橡胶锤轻轻敲打端盖加强筋部位，使转子轴能灵活转动。
