回转鼓风机内部结构简要介绍：
今日小编与大家说一下风机的内部构造以及相关的介绍，方便大伙对回转风机有一个详细的了解，在今后的使用中对设备又有了一个新的认识，只有对设备的了解至深才能更好的使用以及维护等相关的后续使用上的问题！本章主要针对风机的内部构造和外观的尺寸两个方面来详细的说一下！希望对通过本章的介绍对您有实用性的作用。

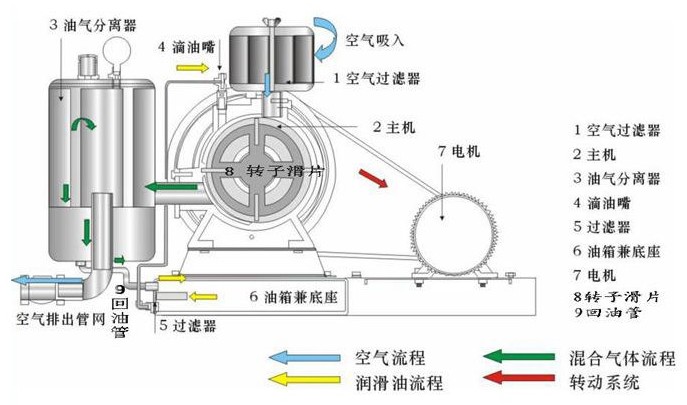

回转鼓风机内部部件：

1：空气过滤器
2：主机
3：油气分离器
4：滴油嘴
5：过滤器
6：油箱以及底座
7：电机
8：转子滑片
9：回油管

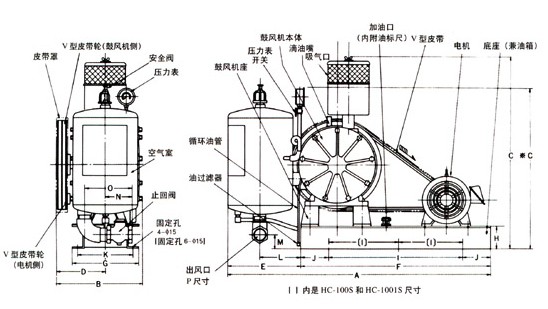

回转鼓风机外部尺寸：

型号	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P尺寸
SR-251S	710	255	445	145	200	510	170	80	410	50	130	120	30	65	115	3/4"
ST-30S	690	255	450	145	180	510	170	80	410	50	130	100	30	80	130	1"
ST-301S	730	265	450	150	180	510	170	80	410	50	130	100	30	80	130	1"
ST-40S	795	305	500	190	170	600	230	80	400	100	190	80	40	100	155	11/4"
ST-401S	800	310	500	190	170	600	230	80	400	100	190	80	40	100	155	11/4"
ST-50S	1010	345	600	213	210	800	265	80	600	100	225	100	90	90	160	11/2"
ST-501S	1010	350	600	218	210	800	265	80	600	100	225	100	90	90	160	11/2"
ST-60S	1180	385	730	230	330	850	300	100	600	125	260	185	60	95	185	2"
ST-601S	1180	390	730	235	330	850	300	100	600	125	260	185	60	95	185	2"
ST-80S	1325	440	870	260	325	1000	350	100	700	150	310	180	65	140	235	21/2"
ST-801S	1325	445	870	265	325	1000	350	100	700	150	310	180	65	140	235	21/2"
ST-100S	1520	555	955	320	420	1100	470	140	400	150	410	245	70	150	270	3"
ST-1001S	1520	560	955	325	420	1100	470	140	400	150	410	245	70	150	270	3"

通过本章的详细讲解，您是否对回转风机有了新的一个认识，有了外部的尺寸在安装的时候可以根据尺寸的大小来考察现场的场地是否能够有效的安装设备，或者从而进行改整等情况。上面所展示出来的都是风机的详细具体的参数，您可以安装本参数来进行判断选型，这个是在不知道风量和风压的情况下，只靠机子的各部分的尺寸来确定机子的型号大小。都是非常的便利直接的。如果您在回转风机的外部和内部详细描述中还有其他的问题，可以随时联系公司的业务人员以及技术员人员帮助您解决存在的疑问！
