HC-1001S回转式风机

点击次数:123   更新时间2018-12-09     【关闭分    享:

HC回转式鼓风机结构与工作原理:

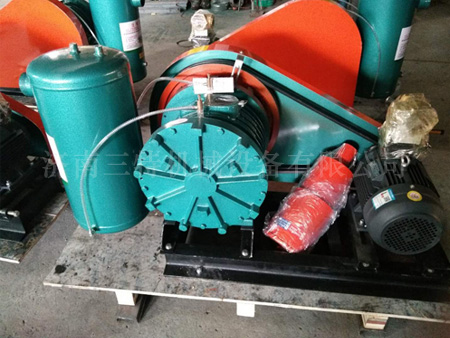

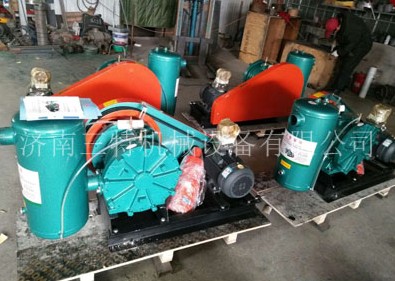

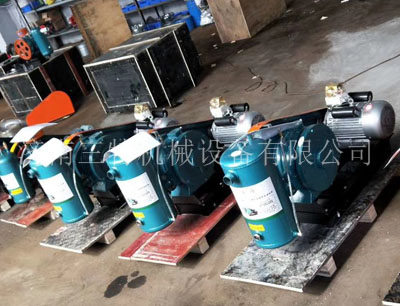

ST回转式鼓风机结构精巧,鼓风机压力范围: 0.1-0.5kgf/cm".主要同下列六部分组成:电机、空气过滤器、鼓风机本体、空气室、底座(兼油箱)、滴油嘴。鼓风机靠机壳内偏置的转子偏心运转,并使转子槽中的叶片之间的容积变化将空气吸入、压缩、叶出。在运转中利用鼓风机的压力差自动将润滑油送到滴油嘴,滴入气缸内以减少摩擦及噪音,同时可保持机壳内气体不回流。

HC回转式鼓风机用途:
水处理鼓风曝气  医院、宾馆、船舶、实验室的污水搅拌曝气、印刷行业的真空送纸、电镀槽、工业废水的搅拌曝气塑焊、 食品包装吹风的气源供应燃烧 器的喷雾玻璃 工业及其他。

HC回转式鼓风机特点:
体积小、风量大、噪音低、耗能省(回转式风机采用运转压缩空气的原理,虽然体积小,但风量大、节能、静音运转是其他形式的风机无法比拟的)运转平稳,安装方便(小型机种运转时只要放置妥当则震动很小,不需要加装防震装置,安装方便)抗负荷变化,风量稳定(例如:污水处理曝气槽压力变化,则负荷变化,但风量随压力变化而变化甚微)。

HC回转式鼓风机特点注意事项:
本机器原理为空气经入口进入,经压缩后排出,所以安装环境要确保通风、散热快,否则会影响风机与电机的使用寿命。滴油点数根据现场压力再进行微调,控制在15- 20滴的滴油量,否则外溢。

型号 排风口径mm 功率kw 频率
Hz
转速
rpm
风量m3/min
(0.1-0.5kgf/cm2)
净重kg
HC-251S 3/4"(20) 0.55 50 450 0.31-0.28 44
HC-30S 1"(25) 0.55 50 430 0.35 -0.31 50
HC-301S 1"(25) 0.75 50 520 0.42 -0.38 50
HC-40S 11/4"(32) 0.75 50 500 0.66-0.59 80
HC-401S 11/4"(32) 1.5 50 580 0.8-0.67 85
HC-50S 11/2"(40) 1.5 50 430 1.14-1.02 120
HC-501S 11/2"(40) 2.2 50 500 1.44-1.32 125
HC-60S 2"(50) 2.2 50 450 1.9-1.71 190
HC-601S 2"(50) 4 50 540 2.41-2.18 200
HC-80S 21/2"(65) 4 50 430 2.82-2.5 250
HC-801S 21/2"(65) 5.5 50 500 3.53-3.25 275
HC-100S 3"(80) 5.5 50 390 4.32-4.11 375
HC-1001S 3"(80) 7.5 50 420 5.41-5.11 390

HC回转式鼓风机的选型应注意的问题:

管道流速:
管道流速应控制在16m/s以下,流速越快,管网阻力越大,可能会 导致鼓风机明振,增加鼓风机负荷。

止回阀:
回转式鼓风机停机时出口端止回阀会自动关闭,可以避免倒水问题。

环境温度:
根据回转式鼓风机行业标准,回转式鼓风机设计气温为25C,每升高1C.出口压力会下降20mmH20左右。

海拔高度:
网转式鼓风机设计压力为98kpa (海拔高度150m, latm) .当回转式鼓风机使用地点的海拔高度h>150m时,应在出口压力和进口流量作适当补偿,以保证设备正常运行。

回转式鼓风机井网:
一台或多台回转式鼓风机并网时,必须考患并网增加的阻力。以往有的用户在使用单台同转鼓风机时运转正常,但二台或多台回转式鼓风机并网时出现空气流量不足,电机流量上不去的现象,这与总体供气能力、曝气器布局、释放能力是否同步、输气管道配置是否合理等因素有关。

空气阀:
多台回转式鼓风机并联,只需安装一个放空阀。 回转式鼓风机启动时,若曝气头还未打通,可打开放空阀,放空部分气体,使回转式鼓风机达到一定的流量,待升压平稳后再关闭放空间。这样可以解决因低流量造成压力上不去的喘振功能。

管网:
阻力不宜过低:如果回转式鼓风机出口后管网阻力选用过高,打开进口阀门时,电动机流量会超过额定电流,这是因为回转式鼓风机做功压力超出管网总体阻力的部分会转化成空气流量。在出口阀门全开状态下,压力表所示压力不是回转式鼓风机的做功压力,而是管网总体阻力。根据性能曲线图,总体阻力降低,流量就会相应加大,电流也就加大。此时只要将出口阀门关小,增加人为阻力,使出口端压力表达到额定压力,电流就会正常。关小出口阀门目的是截流超负荷流量,回转式鼓风机额定流量不会减小,只是增快了流速。

效率:
不管是哪种类型的回转式鼓风机,其效率都是相对的,在实际运行中不可能总是保持最高效率,任何增加的阻力(如阀门、管道弯头、曝气器阻力)都会使效率降低。所以保持回转式鼓风机高效率运行,和工艺流程设计是密不可分的。
